【论文精读】SAGE:Software-based Attestation for GPU Execution

SAGE: Software-based Attestation for GPU Execution

Ivanov A, Rothenberger B, Dethise A, et al. {SAGE}: Software-based attestation for {GPU} execution[C]//2023 USENIX Annual Technical Conference (USENIX ATC 23). 2023: 485-499.

---

Abstarct

作者聚焦于 purely software-based 的 GPU TEE 工作，纯软件的 TEE 有三大好处：

1. 作为硬件 TEE 的补充，弥补其漏洞
2. 不需要对 GPU 进行硬件上的修改
3. 不需要额外在 GPU 上嵌入硬件密钥

作者提出了 SAGE 的设计，a software-based attestation mechanism for GPU execution。保证在 A100 上安全执行代码，在 CPU 和 GPU 上可能存在恶意代码的前提下，保障 code integrity and secrecy, computation integrity, data integrity and secrecy。

Introduction

公有云场景下，越来越多的机密任务需要卸载到 GPU 上执行，亟需实现 GPU TEE 机制，但是 硬件 GPU TEE存在问题，硬件修改使得技术部署到广泛利用存在 lag time，且不利于各大厂商适配更优秀的后继产品。

解决这个问题的一大途径就是 software-based GPU TEE，作者通过调研发现，software-based CPU TEE 部分通过 verification function & checksum 机制实现。认证方发送 VF 给 untrusted platform，要求 a correct checksum value that is returned before a threshold point in time。

作者发现，还没有研究在 GPU 上实现 VF 机制，可能是因为会面临额外的挑战：

1. 实现 VF 的原则：

• code secrecy and integrity
• data secrecy and integrity
• in the presence of a malicious OS
• malicious code on GPU
• a malicious CPU-GPU interconnect

2. 实现 VF 的挑战：

• GPU 没有 RNG Generator
• GPU 开发文档的匮乏
• 没有相关工具链支持编写 native GPU microcode
• 很难对 GPU 执行进行优化

作者在本文中实现了 SAGE 系统，支持在 A100 上建立 TEE。使用主机侧运行的 Intel SGX enclave 作为验证方，启动软件原语建立 dynamic RoT，并设立共享密钥用于建立安全会话通道。SAGE 的成功启动可以保证：用户内核未经修改地在 GPU 上执行，在执行过程中没有受到恶意地攻击。此外，作者还在 GPU 上实现了 TRNG。

Problem Definition

Design Goals And Assumptions

设计目标：

1. Verifiable code execution on the GPU: 建立无害的代码执行环境，保证代码执行的完整性和机密性
2. Data integrity and confidentiality: 数据的完整性和机密性
3. Dynamic root of trust without hardware support: 动态的在 GPU 上建立 TCB

场景假设：

1. 被验证的 GPU 和验证方在一台机器上
2. 验证方了解 GPU 的硬件配置

Threat Model

1. TCB

• CPU, GPU 固件
• Intel SGX TCB

2. Attacker’s Capabilities

• remote adversary
• has full control over the software of the untrusted host system

3. Out Of Scope

• SGX 的攻击面
• system availability attacks
• 未公开的攻击面

SAGE Overview

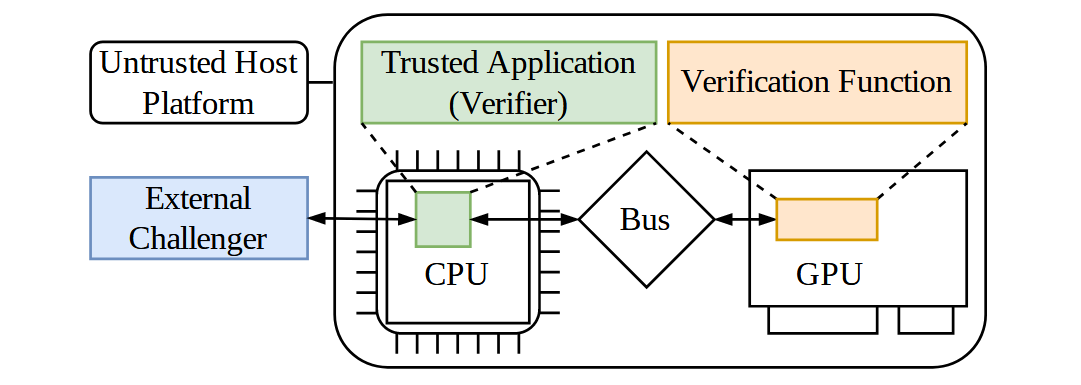

如上图，SAGE 包含两个主要部分：Verifier 和 VF。远程用户可以验证 Verifier，Verifier 向 GPU 发送 VF 。

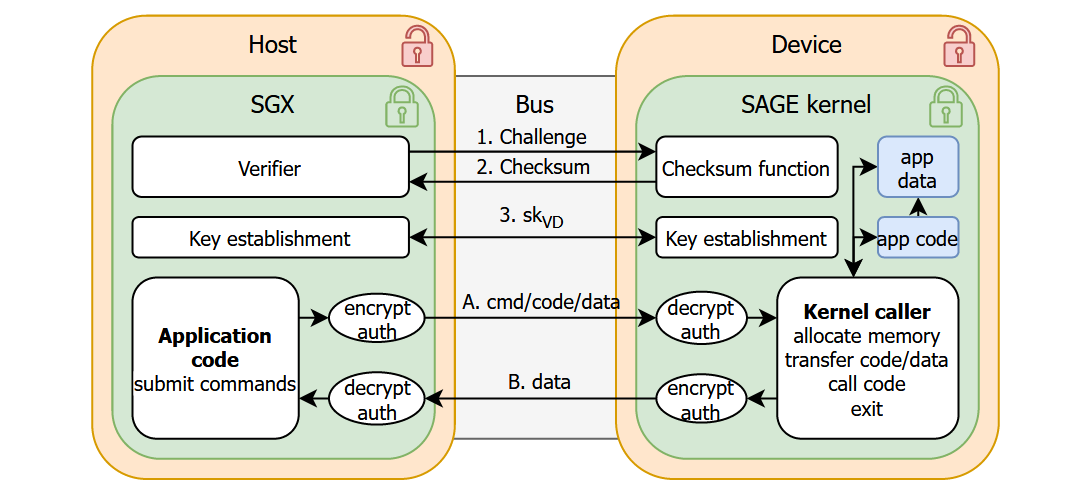

如上图，Verifier 首先发送 VF 给 GPU，验证返回结果和计算时间。验证通过会设立共享安全密钥，之后只有密钥加密的指令才能在 GPU 上执行。

Verification Function (VF)

VF 的核心设计原则是，任何意料之外的干扰，都会导致可分辨的执行时间的延长和校验和的错误。

if an attacker alters the verification function but wants to forge a correct checksum value, needs to do “more work”, causing a time overhead

VF 需要满足的特性：

1. Time-optimal implementation: 时间上最优，不存在相同的实现，能在更短的时间完成相同的功能。
2. Maximize resource usage during checksum computation：如果存在其他恶意内核在 GPU 上执行，其占用 SM 资源会导致 VF 的 SM 寄存器数据被迫转到内存中，导致校验和错误。
3. Predictable execution time: 执行时间可预测并且稳定，方便设置时间阈值。
4. Challenge-dependent checksums: 支持挑战-响应协议，防止重放攻击。

Self-Verifying Checksum Function

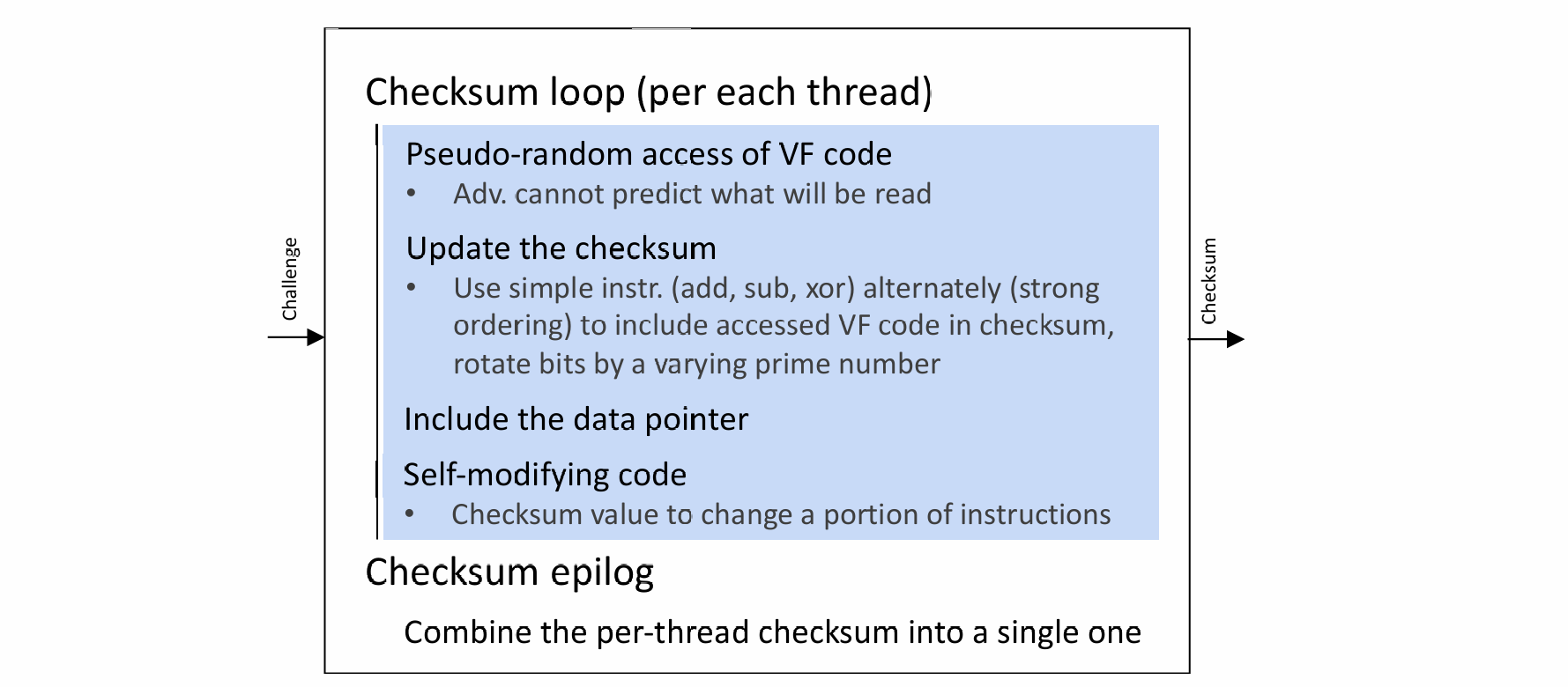

VF code 可以被划分为三个部分：VF Init & VF Checksum Function & Checksum epilogue:

1. VF Init:

• 根据外来 Challenge，给每个 thread 分配初始随机数
• 在每个 thread 上启动 VF Checksum Function

2. VF Checksum Function (per thread):

• 伪随机访问 VF code
• 根据上条结果，更新 Checksum
• 根据上条结果，动态更新 VF code
• 循环

3. Checksum epilogue

• thread => warp => block => grip => checksum responce

checksum 可以作为整个 VF code 的指纹，而 VF Checksum Function 也是 VF code 的一部分，故称为 Self-Verifying Checksum Function。

checksum 数值的验证：主机侧同步模拟。

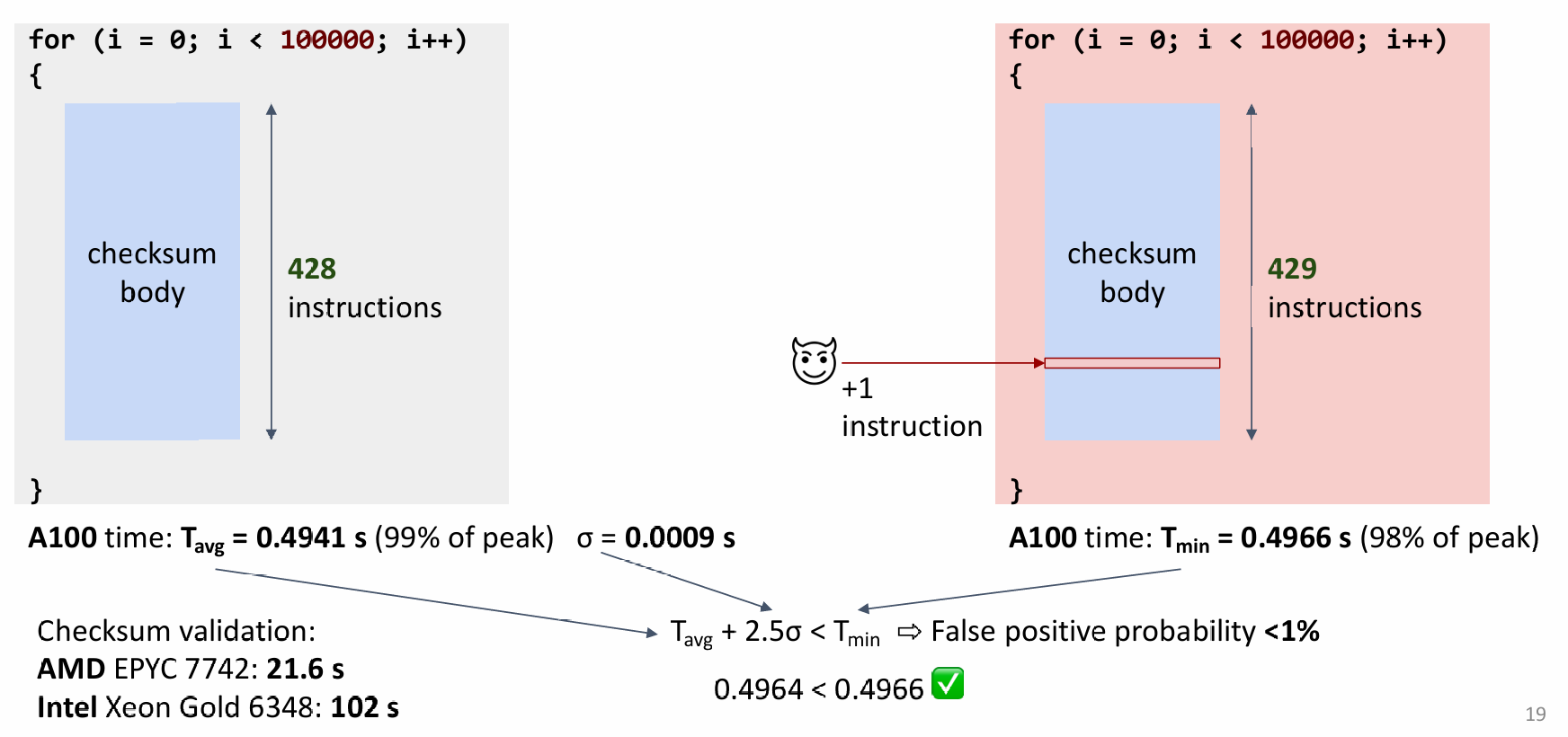

checksum 时间的验证：在时间阈值内，时间阈值的确定方式如下图：

Untampered Execution Environment

Security Analysis

1. Pre-computation

• 攻击方式：攻击者提前计算 checksum 中间值，节省计算时间
• 防御：checksum 的值依赖于随机的挑战

2. Computation optimizations

• 攻击方式：攻击者自行设计效率更高的 VF'，节省计算时间
• 防御：SAGE 保证 VF 的效率是最高的

3. Attacks on the host system

• 攻击方式：攻击者在线提取若干挑战值对应的 checksum，发起重放攻击
• 防御：SAGE 的挑战空间很大，不可能发生碰撞

4. Attacks on the device / Resource takeover

• 攻击方式：提前占据 GPU，干扰 VF code 的执行
• 防御：SAGE 占据所有的 GPU 资源，一旦有其他内核占用资源，会导致验证失败。同时将指令设置为强有序模式，只有在特定的指令顺序、特定的初始参数、特定的指令操作下才能得到正确的结果。

5. Memory copy attacks

• 攻击方式：

6. Proxy attacks

• 攻击方式：攻击者窃听主机侧发送的挑战，使用代理 GPU 运算后返回结果
• 防御：对于同一机器的代理 GPU，SAGE 按照性能降序建立 RoT；对于网络上的代理 GPU，调整循环次数等参数确保网络延迟超出时间阈值

7. Time-of-check to time-of-use attacks / Execution environment takeover

• 攻击方式：攻击者在启动用户内核前和用户内核结束后，趁机占据 GPU
• 防御：SAGE 保证 VF 验证结束后立马启动用户内核，且当用户内核结束后，仍需运行内核必须重启整个认证过程

8. Replay attacks

-
